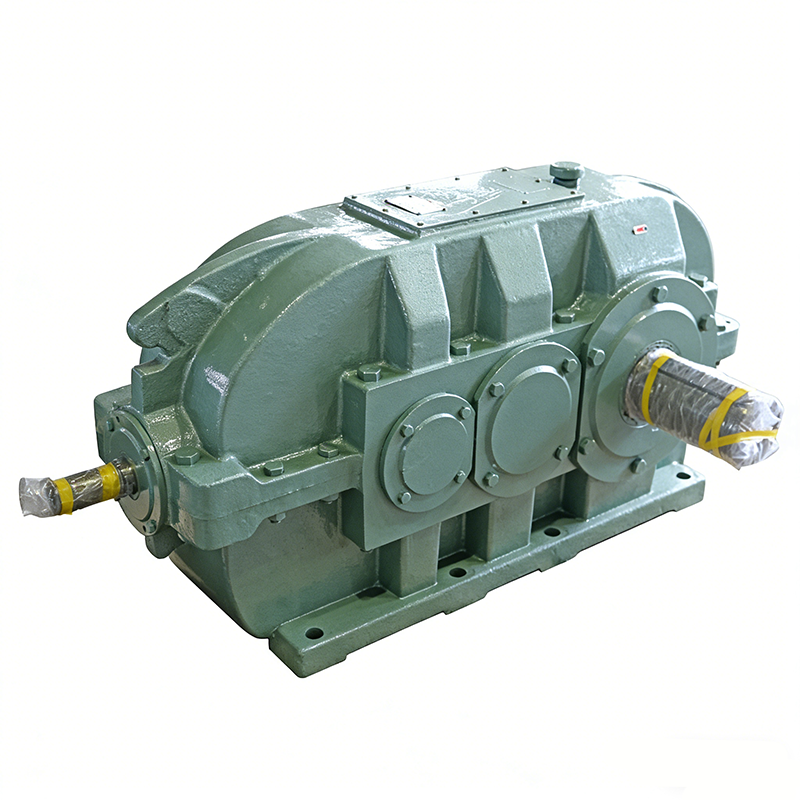

Réducteur d’engrenages cylindriques coniques série DBY
Un réducteur cylindrique conique combine des étages coniques et hélicoïdaux pour offrir une réduction de vitesse contrôlée et un couple stable. Son arrangement vertical à arbre permet la transmission directionnelle de la puissance dans des configurations compactes. La structure des engrenages à plusieurs étages améliore la gestion des charges tout en maintenant un fonctionnement fluide. En même temps, La conception du boîtier permet des conditions de lubrification stables. Cette configuration permet des performances fiables sous des conditions de charge continue à travers le convoyeur, Transport, et systèmes mécaniques généraux.
Avantages
Conçu pour la fiabilité, Efficacité, et la flexibilité, Nos produits offrent des performances stables à travers diverses applications industrielles.
🟢 Objectif – Des réducteurs cylindriques coniques sont utilisés pour les transmissions dont l’arbre de sortie est disposé verticalement. Il est principalement utilisé dans les convoyeurs à bande et diverses machines de transport, et peut également être utilisé dans le mécanisme de transmission de diverses machines générales telles que le charbon, Métallurgie, Industrie chimique, Matériaux de construction, Industrie légère, et pétrole.
🟢 Caractéristiques de performance– Capacité de transport élevée, faible bruit, petite taille, Légère, Haute efficacité et longue durée de vie.
🟢 Structure – La transmission du premier étage du réducteur est un engrenage conique spiral Gleason, et la transmission des deuxième et troisième étages est un engrenage hélicoïdal cylindrique involute. Lubrification du réducteur: En général, Les engrenages et roulements du réducteur sont lubrifiés par des éclaboussures d’huile dans la piscine d’huile et refroidis naturellement. Seulement lorsque la température de balance de travail du réducteur dépasse la valeur spécifiée, ou la puissance de charge dépasse la puissance thermique, La lubrification circulante ou la lubrification de la piscine d’huile avec le tuyau de refroidissement doit être utilisée.
Réducteur d’engrenages cylindriques coniques pour systèmes de transmission verticaux
Le réducteur cylindrique conique permet une réduction de vitesse contrôlée et un couple stable grâce à une structure conique et cylindrique combinée. Il utilise un étage d’engrenage conique en spirale pour modifier la direction de la transmission, suivi des étages d’engrenages hélicoïdaux qui assurent un transfert de puissance fluide. Cette configuration permet de supporter des systèmes nécessitant une sortie d’arbre vertical et un fonctionnement stable sous des conditions de charge continue.
Structure conique et cylindrique pour le transfert directionnel de puissance
- L’étage à engrenages en spirale permet une sortie verticale par arbre
- Les engrenages hélicoïdaux à plusieurs étages supportent une transmission de couple fluide
- La structure compacte permet des agencements d’installation flexibles
- L’engagement des trains assure un fonctionnement stable et continu
Le processus de transmission commence avec l’étage à engrenages coniques, où la direction de rotation change pour s’adapter à la sortie verticale. Après ça, Les engrenages hélicoïdaux cylindriques réduisent la vitesse et augmentent le couple grâce à un engagement progressif. Cette conception progressive permet au système de gérer des conditions de forte charge tout en maintenant un mouvement contrôlé.
Au fur et à mesure que les engrenages fonctionnent, Plusieurs points de contact répartissent la charge sur les surfaces des engrenages. Cela aide à réduire les contraintes localisées et soutient un couple stable lors d’un fonctionnement continu. En même temps, L’engagement progressif entre les engrenages hélicoïdaux aide à limiter les vibrations et à maintenir un mouvement fluide.
La structure du boîtier protège les composants internes tout en maintenant des conditions de lubrification grâce à la circulation par bain d’huile. Cela permet de contrôler la température de fonctionnement et soutient une performance stable sur de longues périodes. Un réducteur cylindrique conique s’adapte aux systèmes de convoyeurs, Équipement de transport, et des systèmes de transmission mécaniques généraux qui nécessitent une sortie verticale et un fonctionnement stable.
Spécifications techniques
Applications industrielles
-
Transformation des aliments et des boissons
Mélangeurs, Machines de remplissage, Lignes d’embouteillage -
Équipements d’emballage et d’automatisation
Lignes d’emballage, Machines d’assemblage, Trieurs automatisés -
Manutention et transport des matériaux
Convoyeurs, Des paliers, Grues, Systèmes de transfert automatisés -
Métallurgie et machines-outils
Machines CNC, Tours, Presses, Fraiseuses
