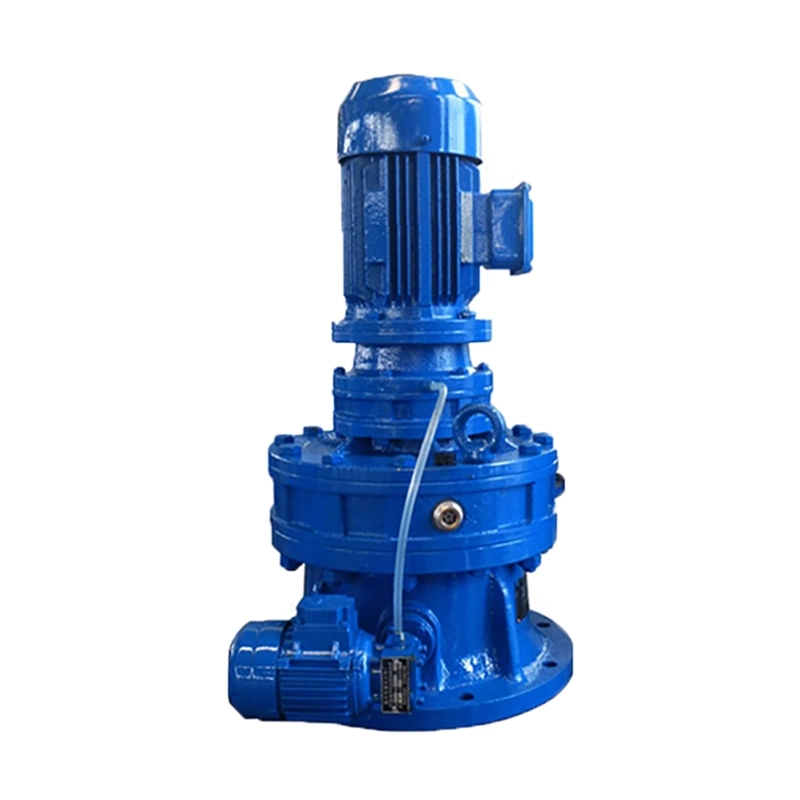

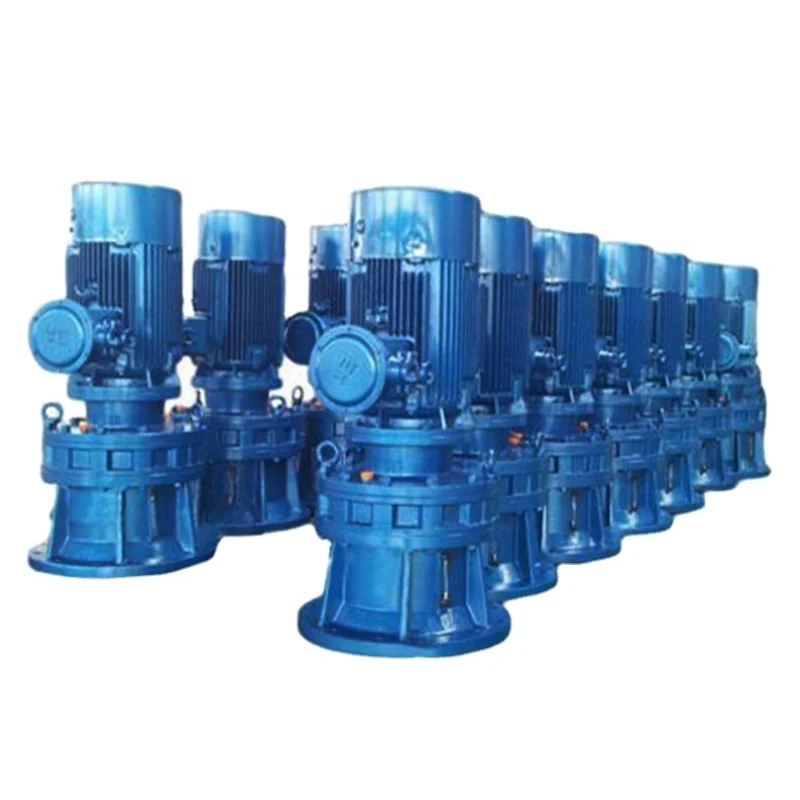

Réducteur à roues à épingles cycloïdaux série BLD
Le réducteur cycloïdal à roue à vif offre une réduction contrôlée de la vitesse et une sortie de couple stable grâce à une structure de transmission planétaire compacte. Il utilise un mécanisme de mouvement excentrique pour créer un engagement fluide des engrenages, ce qui aide à réduire les vibrations pendant le fonctionnement. La conception permet des taux de réduction élevés dans un espace limité tout en maintenant des performances stables. En même temps, La structure interne répartit la charge de manière égale, ce qui permet au réducteur de fonctionner de manière fiable sous des conditions de charge variables dans des systèmes mécaniques continus.
Caractéristiques du produit
Tous les dispositifs rotatifs réducteurs cycloïdaux planétaires peuvent être divisés en trois parties:Partie d’entrée,Partie de décélération et partie de sortie.
La dislocation sur l’arbre d’entrée est équipée d’un manchon double excentrique à 180°C,équipé de deux billes sur la manche excentrique,la formation du trou central du porte-engrenages cycloïdes à deux cylindres H est la manchon excentrique sur la piste du palier de rotation,et par un grop d’engrenages cycloïdes et un anneau d’engrenages à broches de gré en train de s’entailler,Mécanisme de réduction du maillage dentaire moins mauvais à former,(afin de réduire la friction,dans un petit rapport de réduction de vitesse,l’aiguille avec les dents en aiguille sur le jeu d’engrenages).
Lorsque l’arbre d’entrée avec une rotation excentrique du manchon pendant une semaine,en raison des caractéristiques de profil de la dent de l’engrenage cycloïde et de la courbe des dents de l’engrenage et limitées par l’aiguille sur les dents de l’engrenage,le mouvement du train d’engrenage cycloïde devenant à la fois une révolution et une rotation du mouvement du plan,et les arbres d’entrée sont fabriqués pendant une semaine,Sleeve excentrique tourne aussi la semaine,Un engrenage cycloïde dans la direction opposée autour d’une grande réduction de la différence de dents est obtenu, puis avec l’aide du mécanisme de sortie pf W,L’engrenage cycloïde tourne à basse vitesse en mouvement à travers l’arbre de la goupille,transmis à l’arbre de sortie,Une vitesse de sortie faible peut être atteinte.
Réducteur cycloïdal de roues à épingles pour systèmes de transmission à haut rapport
Le réducteur cycloïdal à roue à gin assure une réduction de vitesse contrôlée et un couple stable grâce à un principe de transmission planétaire. Il utilise un mécanisme de mouvement excentrique pour piloter les disques cycloïdaux, qui s’engagent avec un anneau à moulinet pour former un maillage différentiel des dents. Cette structure permet un mouvement fluide et maintient une performance constante lors d’un fonctionnement continu.
Structure d’entraînement cycloïdale pour un contrôle de mouvement stable
- Le design excentrique de la manche crée un mouvement continu de roulement
- Le maillage différentiel des dents supporte un taux de réduction élevé
- Le contact multipoint améliore la répartition des charges
- Une structure compacte permet l’installation dans un espace limité
Le processus de transmission commence lorsque l’arbre d’entrée entraîne la manchon excentrique. Ce mouvement génère un mouvement orbital du disque cycloïdal. En même temps, Le disque interagit avec l’anneau en moulin à vent, créant une combinaison de rotation et de révolution. Cette interaction permet au réducteur d’atteindre un grand rapport de réduction au sein d’une structure compacte.
Au fur et à mesure que le mécanisme continue de tourner, Plusieurs dents restent en contact, ce qui aide à répartir la charge de manière uniforme à travers le système de transport. Cela réduit les contraintes localisées et maintient le couple stable sous des conditions de charge changeantes. De plus, Le contact en roulement entre les composants aide à réduire la friction interne et favorise un fonctionnement fluide.
Le boîtier fermé protège les pièces internes tout en maintenant des conditions de lubrification stables. Cette structure permet de préserver un mouvement constant et soutient de longs cycles de fonctionnement. Le réducteur à roues à vent cycloïdal fonctionne bien dans les systèmes nécessitant une conception compacte et des performances de transmission stables en fonctionnement continu.
Spécifications techniques
Applications industrielles
-
Exploitation minière et industrie lourde
Broyeurs, Distributeurs, Moulins, Convoyeurs lourds -
Machines en caoutchouc et plastique
Extrudeuses, Mélangeurs, Calendriers, Lignes de traitement -
Systèmes de manutention des matériaux
Cartonnage, Remplissage, Scellement, Systèmes de convoyeurs -
Systèmes de convoyeurs
Convoyeurs à bande, Convoyeurs à rouleaux, Systèmes de transfert, Manutention des matériaux
