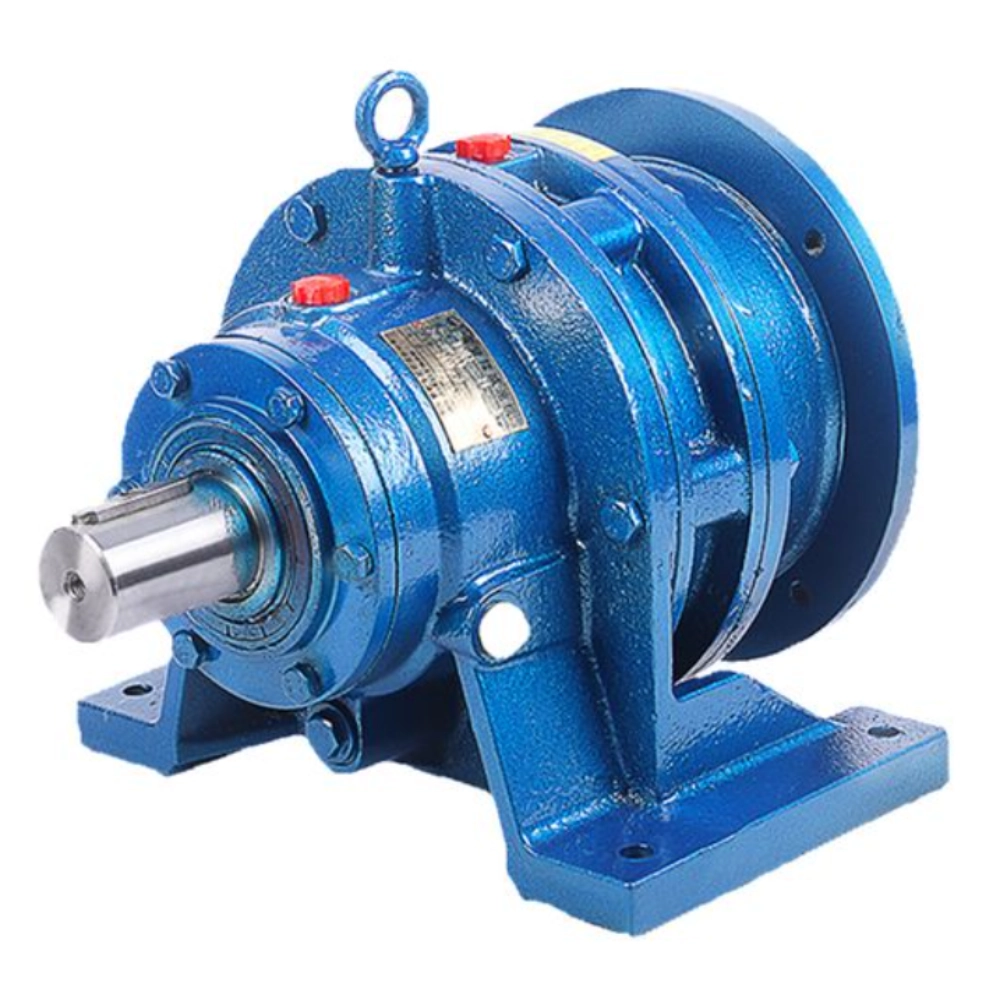

Réducteur cycloïdal planétaire de la série BWD
Le réducteur cycloïdal planétaire combine la transmission planétaire avec le mouvement cycloïdal pour obtenir une réduction de vitesse contrôlée et un couple stable. Le mécanisme excentrique entraîne des disques cycloïdaux pour créer un contact roulant continu, ce qui aide à réduire les vibrations pendant le fonctionnement. Sa structure supporte des taux de réduction élevés dans des dimensions compactes tout en maintenant des performances stables. En même temps, La conception interne répartit la charge entre plusieurs points de contact, permettant au système de fonctionner en douceur sous des conditions de charge variables dans des environnements mécaniques continus.
Caractéristiques du produit
Tous les dispositifs rotatifs réducteurs cycloïdaux planétaires peuvent être divisés en trois parties:Partie d’entrée,Partie de décélération et partie de sortie.
La dislocation sur l’arbre d’entrée est équipée d’un manchon double excentrique à 180°C,équipé de deux billes sur la manche excentrique,la formation du trou central du porte-engrenages cycloïdes à deux cylindres H est la manchon excentrique sur la piste du palier de rotation,et par un grop d’engrenages cycloïdes et un anneau d’engrenages à broches de gré en train de s’entailler,Mécanisme de réduction du maillage dentaire moins mauvais à former,(afin de réduire la friction,dans un petit rapport de réduction de vitesse,l’aiguille avec les dents en aiguille sur le jeu d’engrenages).
Lorsque l’arbre d’entrée avec une rotation excentrique du manchon pendant une semaine,en raison des caractéristiques de profil de la dent de l’engrenage cycloïde et de la courbe des dents de l’engrenage et limitées par l’aiguille sur les dents de l’engrenage,le mouvement du train d’engrenage cycloïde devenant à la fois une révolution et une rotation du mouvement du plan,et les arbres d’entrée sont fabriqués pendant une semaine,Sleeve excentrique tourne aussi la semaine,Un engrenage cycloïde dans la direction opposée autour d’une grande réduction de la différence de dents est obtenu, puis avec l’aide du mécanisme de sortie pf W,L’engrenage cycloïde tourne à basse vitesse en mouvement à travers l’arbre de la goupille,transmis à l’arbre de sortie,Une vitesse de sortie faible peut être atteinte.
Réducteur cycloïdal planétaire pour systèmes de transmission à haut rapport
Le réducteur cycloïdal planétaire assure une réduction de vitesse contrôlée et un couple stable grâce à une structure de transmission planétaire K-H-V. Il utilise un mécanisme double excentrique pour piloter les disques cycloïdaux, qui s’engagent avec un anneau d’engrenage à broches pour former un maillage différentiel de dents. Cette structure permet un mouvement fluide et maintient une performance de transmission stable pendant un fonctionnement continu.
Structure planétaire cycloïdale pour un contrôle de mouvement stable
- Une double gaine excentrique crée un mouvement orbital continu
- Le maillage différentiel des dents supporte un taux de réduction élevé
- Le contact multipoint améliore la répartition des charges
- Une structure compacte permet l’installation dans un espace limité
Le processus de transmission commence lorsque l’arbre d’entrée fait tourner les manchons excentriques. Ce mouvement entraîne les disques cycloïdaux pour effectuer à la fois la rotation et la révolution. En même temps, Les disques s’engagent avec la bague dentée des broches, créer un mouvement différentiel qui réduit la vitesse tout en augmentant le couple. Ce mécanisme permet au réducteur d’atteindre un grand rapport de réduction au sein d’une structure compacte.
Au fur et à mesure que la rotation se poursuit, plusieurs dents restent en contact, ce qui aide à répartir la charge de manière égale à travers le système. Cela réduit la contrainte sur les composants individuels et maintient un couple stable sous des conditions de charge changeantes. De plus, Le contact roulant entre le disque cycloïdal et la bague d’engrenage à broche aide à réduire la friction et favorise un fonctionnement fluide.
Le boîtier fermé protège les composants internes tout en maintenant des conditions de lubrification stables. Cette structure permet un mouvement constant sur des cycles d’exploitation prolongés. Le réducteur cycloïdal planétaire fonctionne bien dans les systèmes nécessitant une taille compacte, Transmission stable, et des performances de réduction élevées.
Spécifications techniques
Applications industrielles
-
Machines en caoutchouc et plastique
Extrudeuses, Mélangeurs, Calendriers, Lignes de traitement -
Exploitation minière et industrie lourde
Broyeurs, Distributeurs, Moulins, Convoyeurs lourds -
Équipement de mélange et d’agitation
Mélangeurs, agitateurs, Mixeurs, Processeurs industriels -
Systèmes de convoyeurs
Convoyeurs à bande, Convoyeurs à rouleaux, Systèmes de transfert, Manutention des matériaux
