Moteur à engrenages vs Moteur pas à pas: Différences de couple, Vitesse et contrôle

Les moteurs à engrenages et moteurs pas à pas résolvent différents problèmes de mouvement: Un moteur à engrenages délivre un couple continu sur une large plage de vitesses pour le travail industriel, tandis qu’un moteur pas à pas offre un positionnement précis en boucle ouverte à basse vitesse pour des applications d’indexation. Le bon choix dépend de savoir si votre priorité est la puissance soutenue ou un contrôle précis de la position.

Points clés

• Les moteurs pas à pas délivrent un couple maximal à basse vitesse et perdent fortement le couple au-dessus d’environ 1,000 Régime; Les moteurs à engrenages maintiennent le couple nominal sur une large plage de service continu.
• Les moteurs pas à pas fonctionnent en boucle ouverte (Aucun retour d’information), Simplifier le contrôle mais risquer de perdre des pas sous charge; Les moteurs à engrenages combinés à des encodeurs offrent une précision en boucle fermée pour un positionnement exigeant.
• Les moteurs pas à pas consomment un courant constant même lorsqu’ils sont à l’arrêt, Produire de la chaleur et gaspiller de l’énergie; Les moteurs à engrenages fonctionnent efficacement à la charge nominale.
• La règle pratique: Choisissez un stepper pour l’indexation et le positionnement de la lumière, un moteur à engrenages pour un service industriel continu nécessitant un couple, Plage de vitesse, et fiabilité.
• Les différences de coût vont au-delà du prix d’achat — les conducteurs, Contrôleurs, Gestion de la chaleur, et les temps d’arrêt affectent le coût total de possession, Surtout en opérations 24h/24 et 7j/7.

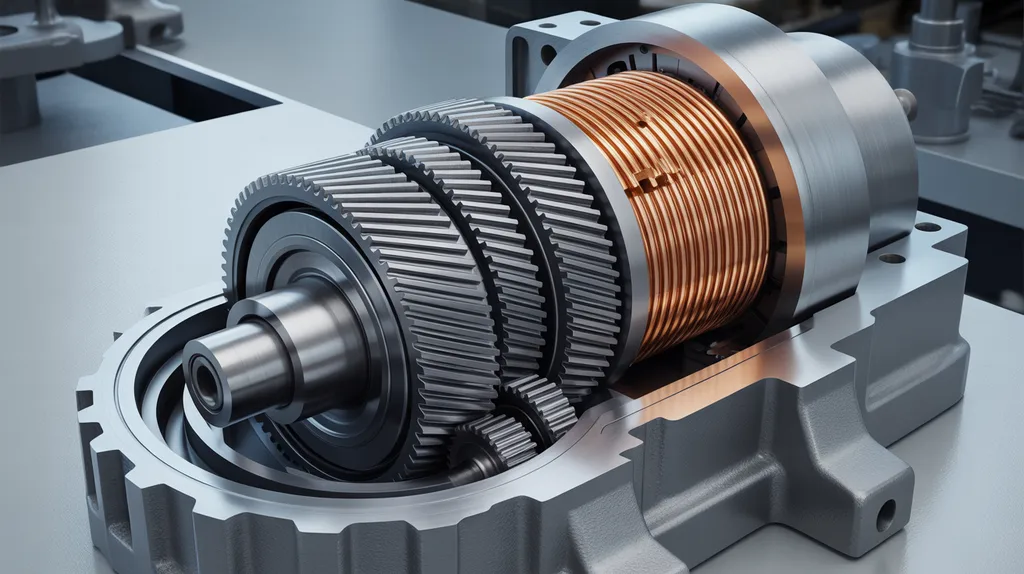

Qu’est-ce qu’un moteur à engrenages?

Un moteur à engrenages combine un moteur électrique avec une boîte de vitesses pour réduire la vitesse de sortie et augmenter le couple pour les applications industrielles. La boîte de vitesses utilise des engrenages à maillage pour échanger la vitesse de rotation contre un avantage mécanique, permettant à un moteur relativement petit de propulser des charges lourdes à des vitesses contrôlées.

Les moteurs industriels à engrenages existent en plusieurs configurations. Moteurs à engrenages hélicoïdaux (disponible en R, S, K, et conceptions de la série F) Offrir une grande efficacité et un fonctionnement fluide. Les moteurs à vis sans fin offrent des entraînements compacts à angle droit avec des rapports de réduction élevés. Les réducteurs planétaires délivrent une forte densité de couple dans un boîtier compact, tandis que les réducteurs cycloïdaux offrent une résistance à la charge de choc pour des applications exigeantes. Mingye construit à la fois des moteurs et des réducteurs sur des modules modulaires, Conceptions standardisées, ce qui simplifie le remplacement et la personnalisation.

Pour une analyse plus approfondie de la différence entre les moteurs à engrenages et les moteurs électriques standards, voir notre comparaison de Moteur à engrenages vs Moteur électrique.

Qu’est-ce qu’un moteur pas à pas?

Un moteur pas à pas convertit les impulsions électriques en incréments angulaires fixes, avec une vitesse de rotation proportionnelle à la fréquence d’impulsion. Chaque impulsion déplace l’arbre moteur d’un angle précis, ce qui rend les moteurs pas à pas intrinsèquement adaptés au contrôle de position sans retour d’information.

Selon Anaheim Automation, Les moteurs pas à pas hybrides utilisent couramment des angles de pas de 0,9°, 1.8°, 3.6°, et 4,5°, 1,8° étant la plus courante. Les steppers à aimants permanents ont généralement des angles de pas plus grands de 45° ou 90° et présentent un couple élevé avec un bon amortissement, tandis que les steppers à réticence variable atteignent des vitesses de pas plus élevées de 5° à 15° mais n’ont pas de couple de détente — ce qui signifie qu’ils n’offrent aucune résistance à la rotation lorsqu’ils ne sont pas motorisés.

Les moteurs pas à pas hybrides sont mieux adaptés aux charges stables avec des vitesses inférieures à 1,000 Régime, selon Anaheim Automation. Cette limitation de vitesse détermine où les steppers ont du sens et où ils sont en deçà.

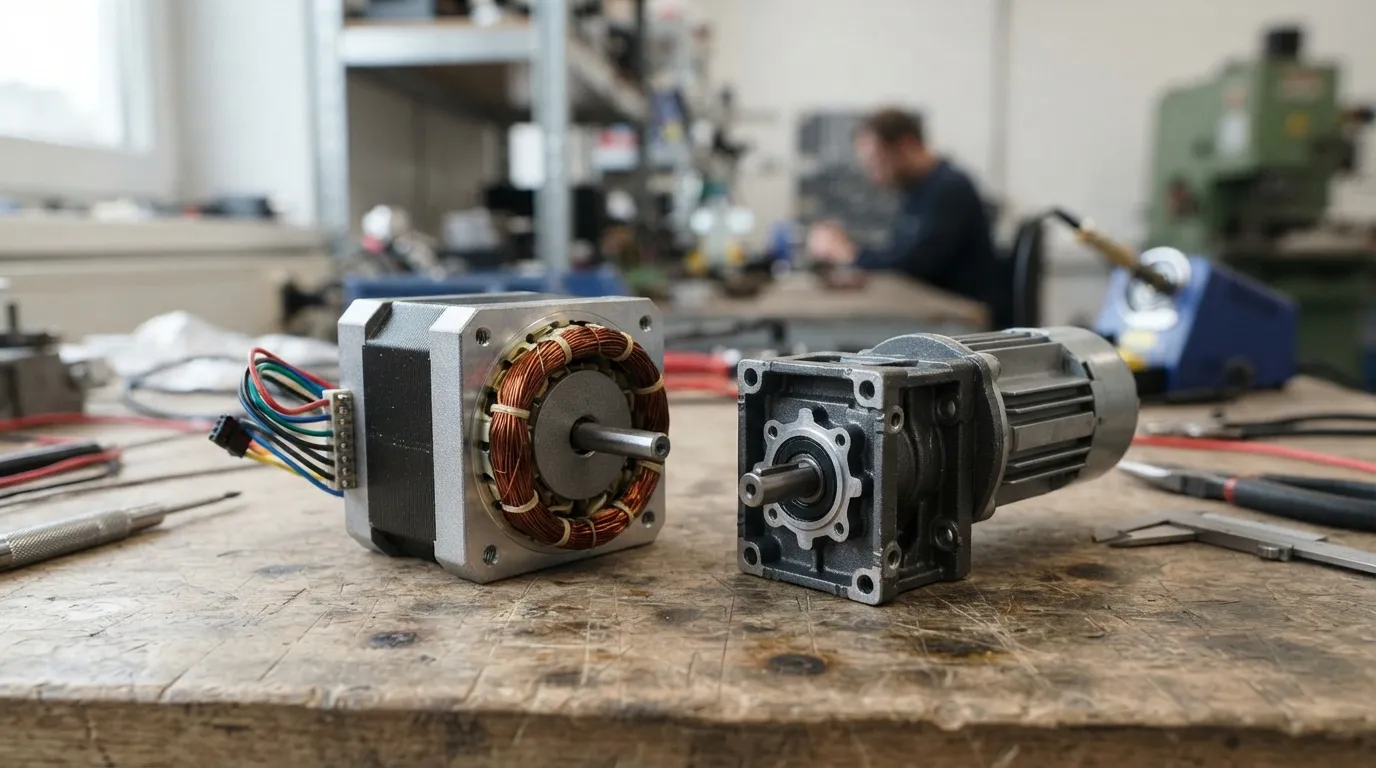

Moteur à engrenages vs Moteur pas à pas: Tableau comparatif côte à côte

Attribut	Moteur à engrenages	Moteur pas à pas
Caractéristiques de couple	Couple soutenu sur toute la plage de vitesses	Couple maximal à basse vitesse; dépasse ~1,000 Régime
Plage de vitesses	Large; Cela dépend du rapport de démultiplication	Typique max ~2,000 Régime; meilleur en dessous de 1,000 Régime
Méthode de contrôle	Boucle fermée possible avec encodeur	Norme en boucle ouverte (Aucun retour d’information)
Précision du positionnement	Cela dépend de l’encodeur/retour d’information	Haute répétabilité sans retour d’information
Efficacité à charge nominale	Haut	Lower; Consommation constante de courant
Production de chaleur	Modéré, Dépendante du design	Forte charge ou maintien; courant constant
Bruit	Cela varie selon le type d’engrenage	Bruit audible à haute fréquence
Coût	Initiale supérieure; TCO plus faible pour le service continu	Initiale inférieure; coût système plus élevé avec pilote/manette
Cycle de service	Service industriel continu	Intermittent; Indexation
Applications typiques	Convoyeurs, Mélangeurs, Manutention des matériaux	Tableaux de positionnement, Indexation, Robotique légère

Comparaison du couple: Où chaque moteur délivre

Les moteurs pas à pas produisent un couple élevé à basse vitesse mais perdent rapidement un couple au-delà d’environ 1,000 Régime; Les moteurs à engrenages maintiennent le couple nominal sur toute leur plage de vitesses, Notamment avec les conceptions hélicoïdales et planétaires.

Selon Oriental Motor, un moteur pas à pas offre un couple de sortie plus élevé qu’un moteur à courant alternatif de même taille de cadre à basse vitesse. Cela rend les moteurs pas à pas attractifs pour les applications nécessitant un couple élevé à l’arrêt ou à très basse vitesse, comme des mécanismes de serrage ou des tables d’index.

Cependant, Cet avantage disparaît à mesure que la vitesse augmente. Les moteurs pas à pas hybrides sont mieux adaptés aux charges stables avec des vitesses inférieures à 1,000 Régime, selon Anaheim Automation. Au-delà de cette zone, Le couple chute brusquement, et le moteur peut complètement caler.

Moteurs à engrenages, en revanche,, Fournir un couple nominal continu sur toute leur plage de vitesses de fonctionnement. La boîte de vitesses multiplie le couple moteur tout en permettant au moteur lui-même de fonctionner à des vitesses efficaces. Réduction des engrenages planétaires, par exemple, répartit le couple via plusieurs engrenages planétaires, permettant une transmission de couple plus élevée que les mécanismes à maillage simple, selon Oriental Motor.

Pour les applications industrielles nécessitant un couple soutenu — comme les entraînements de convoyeurs ou les mélangeurs à palettes — un Moteur à engrenages hélicoïdal fournit une puissance de sortie constante que les moteurs pas à pas ne peuvent pas supporter. La série de moteurs à engrenages hélicoïdaux de Mingye couvre une large gamme de besoins en couple pour des applications en continu.

Plage de vitesses et caractéristiques vitesse-couple

Les moteurs pas à pas fonctionnent mieux en dessous de 1,000 Et avoir un plafond pratique autour de 2 heures,000 Régime; Les moteurs à engrenages couvrent une bande de vitesses beaucoup plus large grâce au choix du rapport de dénouement.

La vitesse de rotation du moteur pas à pas est directement proportionnelle à la fréquence des impulsions, selon Anaheim Automation. Cette relation linéaire rend le contrôle de la vitesse simple en théorie — il suffit de changer la fréquence de l’impulsion. Mais en pratique, La chute du couple à des vitesses plus élevées limite un fonctionnement utile. Un moteur pas à pas qui délivre un couple excellent à 200 tr/min peut délivrer seulement une fraction de ce couple à 1 tr/min,500 tr/min.

Les moteurs à engrenages permettent une variation de vitesse grâce au choix du rapport de transmission. Un moteur triphasé asynchrone fonctionnant à 1,400–1,450 tr/min peut être associé à des boîtes de vitesses offrant des rapports à partir d’environ 3:1 à plus de 100:1, produisant des vitesses de sortie allant de plusieurs centaines de tr/min jusqu’à des fractions de révolution par minute — tout en maintenant le couple nominal à l’arbre de sortie.

Le choix entre les moteurs à engrenages AC et DC affecte les capacités de contrôle de la vitesse. Les moteurs à engrenages alternatifs fonctionnent à des vitesses fixes (ou des vitesses variables avec un VFD), tandis que les moteurs à engrenages à courant continu offrent un contrôle de vitesse inhérent via un réglage de tension. Notre comparaison de Moteur à engrenages AC vs DC Options explique ces différences en détail.

Pour les applications industrielles nécessitant à la fois une large plage de vitesses et un couple soutenu — comme les systèmes de manutention des matériaux ou les lignes d’emballage — les moteurs à engrenages offrent la flexibilité que les moteurs pas à pas manquent.

Contrôle: Positionnement en boucle ouverte vs commande industrielle de la transmission

Les moteurs pas à pas offrent un contrôle de position en boucle ouverte sans retour d’information, ce qui simplifie les systèmes mais met en danger la perte d’étapes sous charge; Les moteurs à engrenages fonctionnent généralement sans retour de positionnement mais peuvent être associés à des encodeurs pour un contrôle en boucle fermée si nécessaire.

Les moteurs pas à pas sont classés comme des systèmes en boucle ouverte car ils manquent de rétroaction pour maintenir le contrôle de la position, selon Anaheim Automation. C’est leur avantage principal: Pas d’encodeur, Pas de boucle de contrôle complexe, Juste des impulsions d’entrée — de position dehors. Pour les applications avec prévisibilité, Charges stables, Cette simplicité se traduit par une fiabilité, Positionnement répétable.

Le compromis apparaît sous des charges variables. Si un moteur pas à pas rencontre une résistance supérieure à son couple disponible, Il perd des pas — le rotor prend du retard par rapport à la position commandée, et le contrôleur n’a aucun moyen de détecter l’erreur. Le résultat est un système silencieusement mal positionné.

Moteurs à engrenages, Seuls, ne pas fournir de positionnement. Ils tournent en continu. Pour les applications de positionnement, Un encodeur ou un autre dispositif de rétroaction doit être ajouté, Conversion du système au contrôle en boucle fermée. Cela ajoute du coût et de la complexité tout en éliminant le risque de perte d’étape.

Pour des applications nécessitant à la fois un couple continu et un positionnement précis, Un servomoteur — qui combine un moteur avec un retour d’information intégré — pourrait être le meilleur choix. Notre comparaison de Moteur à engrenages vs Moteur servo Aide les ingénieurs à comprendre quand la technologie servo justifie son coût plus élevé.

Efficacité, Chaleur, et Bruit: Ce que les fiches techniques ne disent pas

Les moteurs pas à pas consomment un courant constant, qu’ils soient en fonctionnement ou en tenue, Produire de la chaleur et gaspiller de l’énergie; Les moteurs à engrenages fonctionnent efficacement à la charge nominale, avec chaleur et bruit selon le type d’engrenage et le cycle de service.

Selon les discussions entre ingénieurs expérimentés sur le forum Arduino, Les moteurs pas à pas consomment le même courant, qu’ils soient en marche ou fixes, ce qui les rend intrinsèquement inefficaces pour un fonctionnement soutenu. Cette consommation constante de courant produit une chaleur continue, Ce qui est particulièrement problématique lorsqu’un moteur pas à pas maintient sa position sous charge — il génère un maximum de chaleur sans effectuer de travail utile.

La chaleur a des conséquences pratiques au-delà du gaspillage énergétique. Cela raccourcit la durée de vie du portement, nécessite ventilation ou refroidissement actif, et augmente les coûts énergétiques en fonctionnement 24h/24 et 7j/7. Ces facteurs apparaissent rarement dans la comparaison initiale des prix mais influencent significativement le coût total de possession.

Moteurs à engrenages, en revanche,, Courant de consommation proportionnel à la charge qu’ils supportent. À la charge nominale, Ils fonctionnent efficacement, la génération de chaleur dépend du type d’engrenage et du cycle de travail. Un moteur à engrenages de taille correcte, fonctionnant en continu à la puissance nominale, maintient des températures de fonctionnement acceptables sans refroidissement spécial.

Le bruit du moteur pas à pas est un autre facteur de différenciation. Les steppers produisent un bruit audible à haute fréquence, en particulier à certaines fréquences de résonance, selon les discussions du Forum Arduino. Les moteurs pas à pas à engrenages ont des vibrations nettement plus faibles que les moteurs pas à pas sans engrenages, Surtout dans la plage de fréquences de résonance, selon ZHAOWEI — mais ils produisent tout de même plus de bruit audible que la plupart des moteurs industriels à engrenages.

Comparaison des coûts: Prix d’achat vs coût total de possession

Les systèmes de pas à pas semblent d’abord moins chers, Mais le coût total du système — Pilote, controller, Gestion de la chaleur, et les temps d’arrêt pour des travaux intermittents — peuvent dépasser le coût total de possession d’un moteur à engrenages dans des applications industrielles continues.

Un moteur pas à pas nu a un prix bas. Mais un moteur pas à pas ne peut pas fonctionner seul; Il nécessite un pilote, Un contrôleur, et une alimentation électrique. Ajoutez ces composantes, et le prix du système se multiplie. Pour les composants industriels avec un refroidissement adéquat, L’écart se réduit considérablement.

Moteurs à engrenages, en particulier les unités triphasées à courant alternatif, sont des systèmes plus simples. Un démarreur de moteur ou un entraînement à fréquence variable (VFD) est souvent suffisant. Le moteur lui-même coûte plus cher qu’un simple moteur pas à pas, Mais le système d’entraînement complet peut coûter moins cher qu’un système pas à pas complet — et le moteur à engrenages dure plus longtemps sous une charge continue.

La différence d’efficacité s’accumule avec le temps. Un moteur pas à pas tirant un courant constant, même au repos, consomme de l’énergie en continu. Dans une opération 24h/24 et 7j/7, Ce gaspillage donne de l’argent réel. Les discussions sur le Forum Arduino notent que les moteurs pas à pas sont particulièrement inefficaces pour les applications alimentées par batterie, avec une consommation constante de courant drainant la puissance même à l’arrêt.

Les coûts d’exploitation incluent également les temps d’arrêt. Un moteur pas à pas qui perd des marches sous une charge inattendue produit des pièces à la casse et des interruptions de production. Un moteur à engrenages avec un relais de surcharge s’arrête en toute sécurité et redémarre rapidement.

Pour les OEM évaluant les systèmes de transmission, notre Guide d’achat de moteur réducteur pour OEM fournit un cadre pour comparer les coûts complets du système.

Qu’est-ce qu’un moteur pas à pas à engrenages? (Et pourquoi cela brouille la ligne)

Un moteur pas à pas à engrenages combine un moteur pas à pas avec une boîte de vitesses pour augmenter le couple, Réduire le désajustement d’inertie, et mouvement fluide, ce qui en fait une option intermédiaire viable pour certaines applications de positionnement.

Selon ZHAOWEI, Les moteurs pas à pas à engrenages améliorent les performances en réduisant le rapport d’inertie charge/moteur (à travers le carré du rapport de dégranage), Augmentation du couple de charge, et l’oscillation réduite des moteurs. Cela rend la combinaison attrayante lorsque le couple inhérent d’un moteur pas à pas est insuffisant mais que sa capacité de positionnement est souhaitée.

Le jeu de jeu des moteurs pas à pas à engrenages peut être limité à 3 %, selon ZHAOWEI. Pour une précision plus élevée, Les têtes d’engrenage planétaires d’Oriental Motor pour moteurs pas à pas atteignent un jeu de jeu spécifié de trois minutes d’arc grâce à une précision des composants et un mécanisme d’élimination du jeu.

La distinction clé, selon Oriental Motor, est l’intention de conception: Les passionnés de mécanique pour les moteurs pas à pas privilégient un positionnement de haute précision, tandis que les têtes d’engrenages des moteurs à courant alternatif privilégient l’utilisation continue de la puissance, en mettant l’accent sur le couple, Vie, et bruit. Cela signifie qu’un moteur pas à pas à engrenages reste fondamentalement un dispositif de positionnement, Pas une source d’alimentation continue.

Les moteurs pas à pas à engrenages remplissent une niche spécifique: Applications nécessitant plus de couple que ce qu’un moteur pas à pas nu peut fournir, mais cela reste dans les limites de vitesse et de cycle de service du moteur à pas. Ils ne surmontent pas les limitations fondamentales des steppers comme la production de chaleur et la chute du couple à grande vitesse.

Lequel choisir? Une règle de décision pour les ingénieurs

Choisissez un moteur pas à pas pour l’indexation et le positionnement léger à basse vitesse; Choisissez un moteur à engrenages pour un service industriel continu nécessitant un couple soutenu, Large plage de vitesses, et fiabilité.

Suivez ces étapes pour faire le bon choix:

1. Définir le profil de mouvement. L’application est-elle une rotation continue ou une position start-stop?
2. Définissez la plage de vitesses et le couple requis sur cette plage. Identifier le couple nécessaire à chaque vitesse de fonctionnement.
3. Déterminer le cycle de travail. Heures par jour, cycles par minute, et si le moteur fonctionne de façon continue ou intermittente.
4. Évaluer les exigences de précision du positionnement. Considérons l’angle de pas, Réaction négative, et si un retour en boucle fermée est nécessaire.
5. Évaluer les contraintes environnementales. Tolérance à la chaleur, Limites de bruit, et ventilation disponible.
6. Calculer le coût total. Risque de consommation d’énergie pour le pilote/contrôleur du moteur, risque d’arrêt.
7. Appliquez la règle. Indexation et positionnement de la lumière → pas à pas. Moteur à engrenages → en service industriel continu.

Ce cadre décisionnel va au-delà de la comparaison entre moteur d’engrenages et moteur pas à pas. Pour une approche globale de la sélection des moteurs dans toutes les technologies, Notre guide sur Choisir un moteur électrique industriel couvre l’ensemble des considérations.

Carte d’application: Quel moteur convient à quel secteur

Mélange plastiques/caoutchouc, Transport, Lignes d’emballage, et la manutention des matériaux favorisent les moteurs à engrenages pour une utilisation continue; Les stations d’indexation et d’inspection légères conviennent aux steppers.

Application	Moteur recommandé	Raison
Entraînement par convoyeur (continu)	Moteur à engrenages	Couple soutenu, Large plage de vitesses, Fiabilité 24h/24 et 7j/7
Tableau d’indexation (Charge légère)	Stepper	Positionnement en boucle ouverte, Rentable
Mélangeur à palettes	Moteur à engrenages	Couple élevé à basse vitesse, Service continu
Gamme d’emballage (Intermittent)	Moteur pas à pas ou pas à pas engrené	Précision du positionnement sans chauffage continu
Material handling (lourd)	Moteur à engrenages	Densité de puissance, Durabilité
Rotateur de soudage	Moteur à engrenages	Rotation continue avec vitesse contrôlée

Dans le traitement des plastiques et du caoutchouc, Les mélangeurs à palettes et les entraînements d’extrudeurs exigent un couple continu à basse vitesse — une application de moteur à engrenages. Mingye fournit des réducteurs spéciaux pour les machines en caoutchouc et plastique ainsi que les mélangeurs à palettes, reflétant les exigences spécifiques en couple et en droits de ces industries.

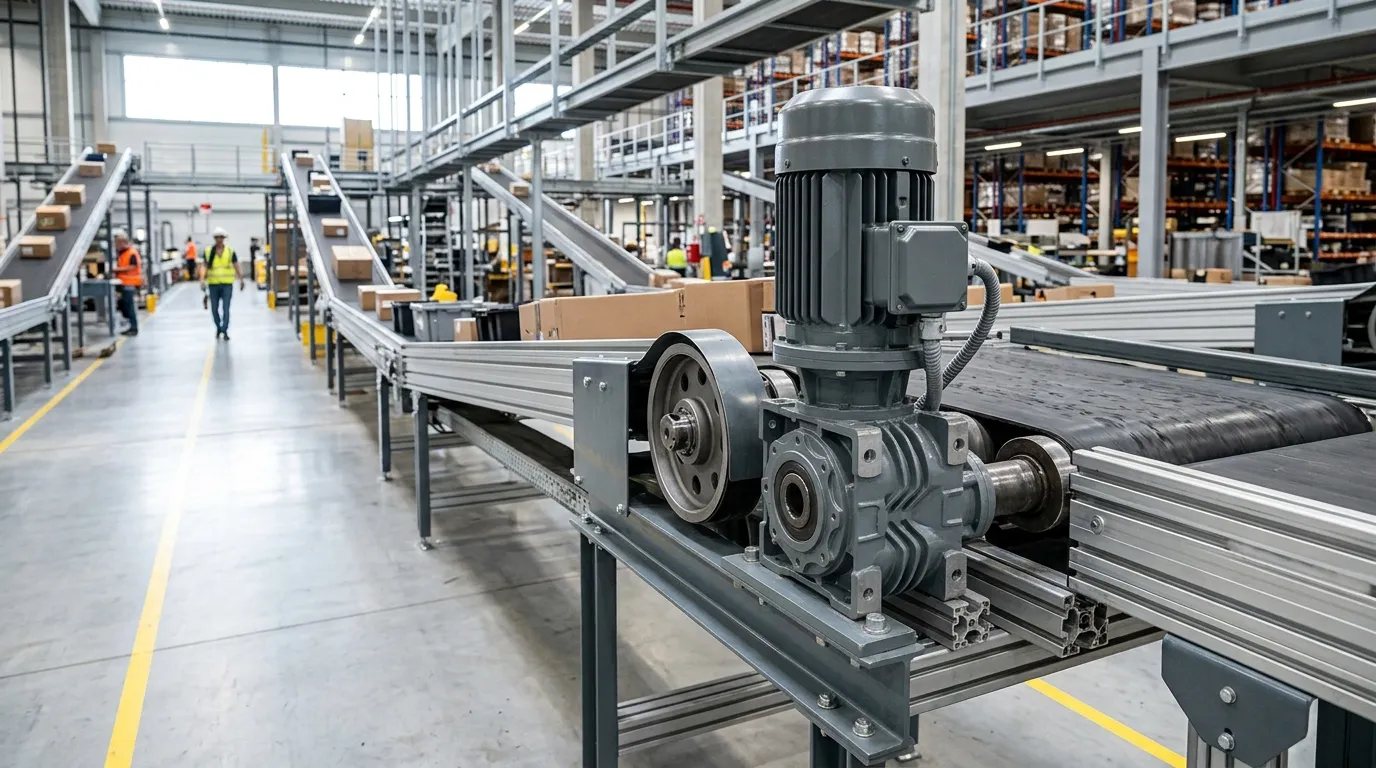

Dans le transport et la manutention des matériaux, Les convoyeurs fonctionnent en continu, souvent 24h/24 et 7j/7. Les moteurs à engrenages fournissent le couple soutenu et la fiabilité nécessaires à ces systèmes. La série de moteurs à engrenages hélicoïdaux de Mingye sert ces applications dans le secteur minier, ciment, et ports.

Dans l’emballage, L’image est mitigée. Un mouvement intermittent à grande vitesse — comme indexer un produit en position — peut convenir à un moteur pas à pas. Mais la manutention continue de la toile ou les sections de convoyeurs longue portent la préférence aux moteurs à engrenages. Évaluer chaque axe de la machine séparément.

Pour les rotateurs de soudure, Une rotation continue avec vitesse contrôlée est essentielle. Mingye fournit des réducteurs spéciaux pour souder les rotateurs, qui nécessitent une lissure, rotation constante sous de lourdes charges.

Inconvénients courants que vous devriez connaître

Les moteurs à engrenages provoquent un retour de bâton, Poids, et un coût initial plus élevé; Les moteurs pas à pas apportent de la chaleur, Bruit, Perte d’efficacité, et la chute du couple à grande vitesse.

Inconvénients des moteurs à engrenages:

• Réaction négative: L’espace entre les dents d’engrenage varie selon le type d’engrenage. Les engrenages planétaires offrent le moins; Les engrenages à vis sans fin offrent plus. Cela affecte la précision du positionnement dans les applications réversibles.
• Poids et taille: La boîte de vitesses ajoute de la charge par rapport à un moteur nu, ce qui peut compliquer l’intégration dans les conceptions à contraintes d’espace.
• Entretien de la lubrification: Les boîtes de vitesses nécessitent des vidanges d’huile périodiques ou un réapprovisionnement de graisse, Ajout de frais de maintenance.
• Coût initial plus élevé: Un moteur à engrenages coûte plus cher qu’un moteur nu de puissance équivalente.

Inconvénients des moteurs pas à pas:

• Production de chaleur: Un courant constant produit une chaleur continue, Surtout en tenant la position.
• Bruit: Les steppers produisent un bruit audible à haute fréquence, particulièrement à des vitesses de résonance.
• Chute du couple à la vitesse: Le couple chute fortement au-dessus d’environ 1,000 Régime, Limitation de la plage de fonctionnement utile.
• Pas perdus sous surcharge: Sans retour d’information, Le contrôleur ne peut pas détecter quand le moteur cale ou perd des pas.
• Perte d’efficacité: Un courant constant gaspille de l’énergie, Surtout à l’arrêt.

La charge d’entretien des moteurs à engrenages est modeste et prévisible — une lubrification programmée est généralement suffisante. Les coûts de chaleur et d’énergie des moteurs pas à pas, en revanche,, accumuler chaque heure de fonctionnement.

Quels sont les inconvénients des moteurs de boîte de vitesses?

Les moteurs de boîte de vitesses provoquent un retour de bâton (Jeu entre les dents d’engrenage), qui varie selon le type d’engrenage — les engrenages planétaires offrent le moins, Engrenages à vis sans fin. Ils ajoutent aussi du poids, nécessite un entretien de lubrification, et comportent un coût initial plus élevé qu’un moteur nu. Choisir le bon type d’engrenage minimise ces effets pour des applications spécifiques.

Quels sont les inconvénients des moteurs pas à pas?

Les steppers génèrent une chaleur importante car ils tirent un courant constant même lorsqu’ils sont stationnaires. Ils perdent un couple brutalement au-dessus d’environ 1,000 Régime, Courez bruyamment, et peut perdre des pas en cas de surcharge sans retour d’information. Leur efficacité diminue à des vitesses plus élevées, ce qui les rend peu pratiques pour une tâche industrielle continue à grande vitesse.

Comment savoir si un moteur est un moteur pas à pas?

Les moteurs pas à pas ont généralement de nombreux fils de fil (souvent 4, 6, ou 8), un corps métallique avec des enroulements visibles, et avancez en petit, discret "Étapes" lorsqu’il est alimenté lentement. Quand on tourne à la main, De nombreux steppers produisent une crante "cogging" Ressentir. Leur plaque nominative indique souvent l’angle du pas (par exemple,, 1.8°) plutôt que des couples de couple continus.

Quelles sont les principales différences entre un moteur pas à pas et un moteur standard?

Un moteur pas à pas se déplace en incréments angulaires fixes contrôlés par des impulsions électriques et fonctionne en boucle ouverte sans retour d’information. Un moteur standard (y compris les moteurs à engrenages) tourne en continu et nécessite généralement un encodeur ou un autre retour d’information pour un positionnement précis. Les steppers excellent dans le contrôle de position; Les moteurs standards excellent dans la livraison continue de puissance.

---

Pour les ingénieurs évaluant les options de moteurs d’engrenages pour un service industriel continu, Mingye construit des hélicoïdes, ver, Planétaire, et des moteurs à engrenages cycloïdaux dans sa propre usine équipée de CNC, avec personnalisation OEM des dimensions de montage et des rapports de transmission. Si votre application exige un couple soutenu sur une large plage de vitesses — pas seulement de l’indexation — explorer la série de moteurs à 20 vitesses de Mingye est une étape pratique suivante.
