De quelle taille de moteur à engrenages ai-je besoin?

Pour choisir la bonne taille de moteur d’engrenage, Déterminez d’abord la vitesse de sortie et le couple requis de la charge, y compris les charges de démarrage et de choc. Ensuite, appliquer un facteur de service approprié pour le cycle de travail et les conditions de fonctionnement, calculer le rapport de réduction et la puissance du moteur, et confirmer la tension, Montage, charges d’arbre et environnement avant de sélectionner un modèle.

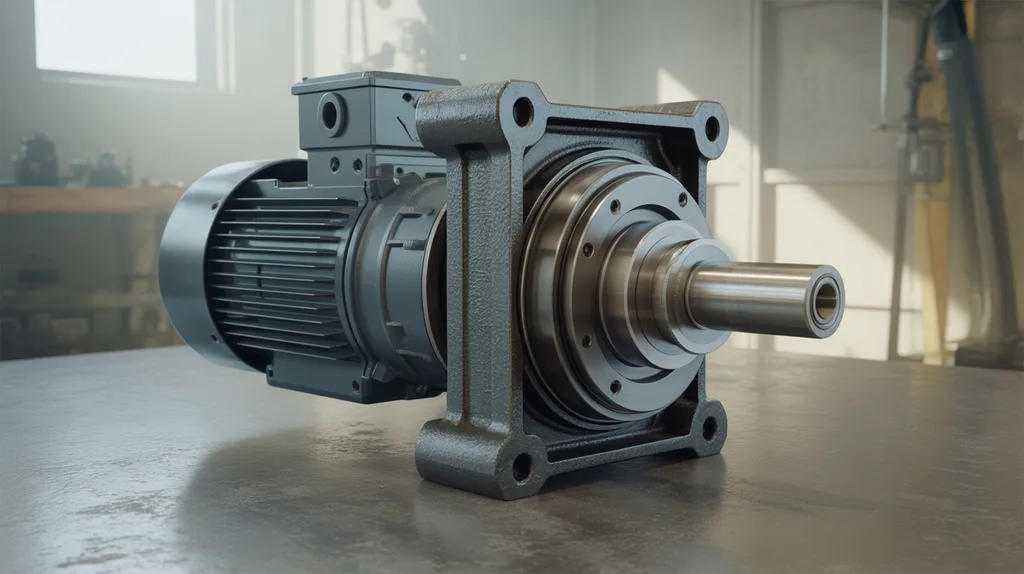

Que signifie « taille du moteur d’engrenage »?

La taille d’un moteur à engrenages est la combinaison de son couple de sortie, Vitesse de sortie, Puissance motrice, Rapport de réduction et dimensions physiques. La bonne sélection doit également correspondre à la demande initiale de la charge, Cycle de travail, Alimentation électrique, Disposition de montage, Charges d’arbre et environnement de fonctionnement.

La seule puissance du moteur ne définit pas si un moteur à engrenages est adapté. Deux moteurs avec une puissance similaire peuvent avoir des vitesses de sortie différentes, Indices de couple, Rapports de boîte de vitesses, Dimensions de montage et capacités de démarrage.

Attribut de taille	Ce qu’il détermine	Données à fournir
Vitesse de sortie	À quelle vitesse tourne l’arbre d’entraînement	Vitesse de la machine, Vitesse de courroie ou vitesse d’arbre
Couple de sortie	Que la charge puisse être déplacée ou traitée	Course, Couple de démarrage et de rupture
Puissance motrice	L’énergie disponible pour maintenir le couple et la vitesse	Puissance requise calculée
Rapport de réduction	Relation entre la vitesse du moteur et la vitesse de sortie	Régime moteur et régime de sortie requis
Ajustement mécanique	Est-ce que l’unité peut être installée	Montage, Dimensions de l’arbre et de l’enveloppe
Conditions de fonctionnement	Adéquation thermique et environnementale	Devoir, Température, poussière et humidité

Un examen pratique Guide d’achat de moteur à réduction de vitesse peut aider à organiser ces exigences avant de demander un devis.

Quelles informations ai-je besoin avant de dimensionner un moteur à engrenages?

Avant de dimensionner un moteur à engrenages, Enregistrer la charge, Vitesse de sortie requise, Couple de fonctionnement et de démarrage, Temps d’accélération, Cycle de travail, Démarrages par heure, Alimentation électrique, Disposition de montage et environnement. Pour les convoyeurs ou équipements inclinés, Enregistrez également le poids de la charge, Dimensions des rouleaux ou poulies, Informations sur l’angle d’inclinaison et la friction.

Utilisez cette séquence pour collecter les données de l’application:

1. Identifier la machine et le type de charge.
2. Masse de charge record, Matériau et géométrie.
3. Spécifiez la vitesse de sortie requise ou la plage de vitesses acceptable.
4. Déterminer le couple en continu.
5. Déterminer le départ, Coup de rupture et d’accélération.
6. Notez le cycle de travail ainsi que le nombre de démarrages et d’arrêts par heure.
7. Note l’inclinaison, Charge gravitationnelle, Charge par friction et chocs.
8. Confirmez la tension, Phase, Fréquence et méthode de contrôle.
9. Montage des records, Arbre, Exigences de charge radiale et de charge axiale.
10. Décrire la température, Poussière, Humidité et autres conditions environnementales.

Poids à la charge, Taille, La forme et la friction influencent toutes le couple et le calcul de la vitesse. Un calcul de convoyeur peut également nécessiter la vitesse du tapis, Diamètre du rouleau, Temps d’accélération et informations sur l’alimentation électrique.

Comment calculer la vitesse de sortie requise?

La vitesse de sortie requise est la vitesse de l’arbre de la machine entraînée, pas la vitesse sans charge du moteur. Pour une machine rotative, utiliser le régime requis de l’arbre. Pour un système de courroie ou de rouleaux, convertir la vitesse linéaire et la circonférence du rouleau ou de la poulie en RPM de sortie.

Pour un arbre rotatif:

Required output speed = machine shaft speed

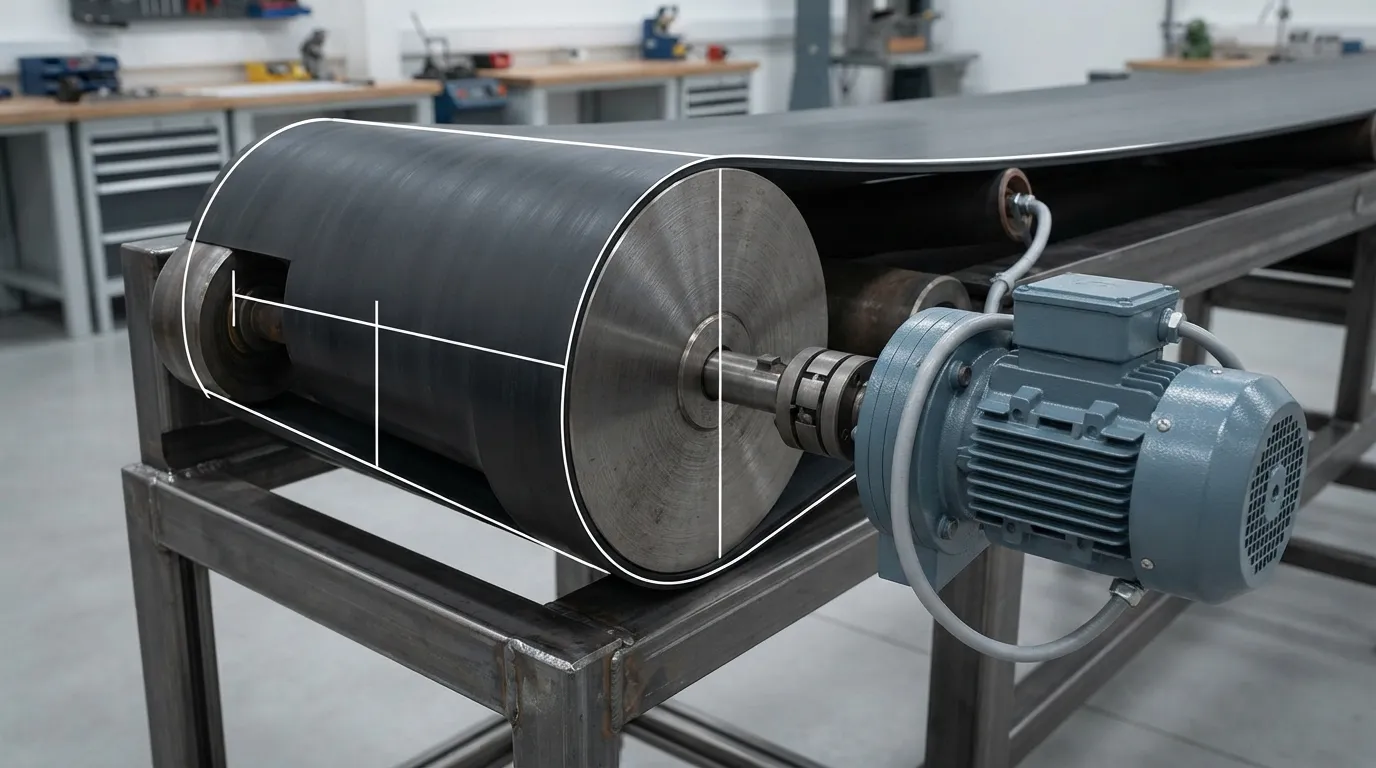

Pour un rouleau ou une poulie:

RPM = linear speed ÷ circumference × 60

Utilisez des unités cohérentes. Si la vitesse linéaire est exprimée en pouces par seconde, la circonférence doit également être en pouces avant d’appliquer la conversion en minutes.

Selon l’exemple du convoyeur de Bodine Electric, Une vitesse de courroie de 12 pouces par seconde et un rouleau de quatre pouces produisent une vitesse requise d’environ 57,3 tours par minute. L’exemple précise également une charge de 90 kilogrammes, Accélération d’une seconde et puissance en courant alternatif de 115 volts.

Le calcul de la vitesse de sortie ne sélectionne pas seul le moteur final. Le moteur doit encore fournir suffisamment de couple continu et de démarrage, et le rapport de réduction doit être disponible dans une boîte de vitesses adaptée.

Comment calculer le couple dont un moteur à engrenages a besoin?

Calculez le couple requis à l’arbre de sortie pendant un fonctionnement normal, Ensuite, vérifiez le couple plus élevé nécessaire pour démarrer, Accélérer ou surmonter la friction de rupture. Inclure le couple de gravité lorsque la charge se déplace en pente ou verticalement, et utiliser la condition pertinente la plus exigeante pour la sélection.

Les principales conditions de couple sont:

Condition de couple	Quand ça compte	Implication de la sélection
Couple continu ou de fonctionnement	La charge fonctionne à vitesse stable	Détermine la capacité de sortie soutenue
Couple de friction	Paliers, Sceaux, Les courroies ou la résistance du produit s’opposent au mouvement	Ajoutez une résistance au couple utile de charge
Couple de rupture	La charge commence au repos	Vérifiez la capacité de démarrage
Couple d’accélération	La charge doit atteindre une vitesse dans un temps défini	Cela dépend de l’inertie et du temps d’accélération
Couple de gravité	La charge monte en montée ou se déplace verticalement	Inclure les effets de pente et d’élévation
Couple d’amortisseur	La charge change soudainement ou peut se bloquer	Appliquez un facteur de service approprié et vérifiez les limites

Pour un calcul général de sélection:

Required design torque = governing load torque × service factor

Le couple de charge directeur peut être le continu, Départ, Accélération ou couple gravité, selon l’application.

Selon Bodine Electric, La taille du convoyeur doit prendre en compte le couple de friction, Couple de rupture, couple d’accélération et couple gravité. Bodine note également que le couple d’accélération ne peut être ignoré que lorsque le temps d’accélération n’est pas critique; Elle reste pertinente lors de la vérification de la capacité de démarrage.

Le couple de gravité compte lorsque le convoyeur est incliné. Il est nul pour le convoyeur horizontal dans l’exemple de Bodine, mais une application inclinée ou verticale nécessite un calcul supplémentaire.

Si la friction ou le couple de rupture sont incertains, La mesure peut être plus fiable que l’estimation. Les méthodes pratiques décrites par Bodine incluent la méthode des cordes et poulies, une méthode à clé dynamométrique et une méthode à moteur d’essai.

Pour une explication plus approfondie des équations et unités, Voir ce guide pour Calcul de la vitesse de couple du moteur à engrenages.

Comment devrais-je appliquer un facteur de service?

Un facteur de service permet le cycle de travail, Départs et arrêts fréquents, shock loads, Friction incertaine, Accélération et autres conditions exigeantes. Le facteur doit refléter l’application réelle et les recommandations du fabricant; Il ne faut pas le considérer comme un multiplicateur fixe pour chaque moteur d’engrenage.

Prenez en compte ces conditions lorsque vous décidez du montant d’allocation exigé par la demande:

Conditions d’application	Pourquoi il change de taille
Lisse, charge constante	A moins de variabilité, Mais la capacité thermique continue reste importante
Départs et arrêts fréquents	Augmente les besoins de départ et thermiques
Temps d’accélération court	Augmente le couple d’accélération
Déplacement incliné ou vertical	Ajoute du couple de gravité
Charge d’impact ou de choc	Nécessite une autorisation supplémentaire et une vérification de la boîte de vitesses
Charge incertaine ou variable	Cela peut nécessiter une mesure ou un examen technique prudent

N’appliquez pas une explication inexpliquée, facteur très important simplement pour éviter le calcul. Un surdimensionnement excessif peut augmenter les coûts, Consommation de poids et d’énergie sans corriger un rapport de démultiplication incorrect, Disposition de montage inadaptée ou capacité de charge d’arbre insuffisante.

Applications avec des départs fréquents, Les charges de choc ou un couple de puissance exceptionnellement élevé peuvent nécessiter un niveau plus détaillé Sélection de moteur à engrenages à couple élevé Critique.

Comment calculer le rapport de démultiplication et la puissance du moteur?

Calculez le rapport de réduction à partir de la vitesse du moteur et de la vitesse de sortie requise, puis vérifier que le moteur peut fournir le couple de sortie requis après prise en compte des pertes de boîte de vitesses et des conditions de fonctionnement. La puissance est un bon coup de contrôle, mais le couple et la vitesse à l’arbre entraîné restent le point de départ.

La relation de base du rapport est:

Reduction ratio = motor speed ÷ required output speed

Par exemple, un moteur fonctionnant à 1,500 tr/min connectés à une machine nécessitant 50 tr/min nécessiterait un rapport de réduction nominal de 30:1. La sélection finale doit toujours être vérifiée par rapport au ratio disponible du réducteur, Efficacité, Évaluation de la charge et conditions de fonctionnement.

Pour les unités impériales, le guide d’alimentation de la boîte de vitesses industrielle consulté donne cette relation de puissance:

HP = (Torque × RPM) ÷ 5252

Dans cette équation, Le couple est en livres-pieds et la vitesse en révolutions par minute. Utilisez la relation métrique appropriée lorsque vous travaillez en newton-mètres et en régime, et énoncer les unités dans le calcul.

Question de sélection	Que vérifier
La vitesse de sortie est-elle correcte?	Régime nominal de sortie par minute par rapport à la charge réelle
Le couple continu est-il suffisant?	Couple de sortie continu et capacité thermique
Le disque peut-il démarrer la charge?	Capacité de couple de démarrage et de rupture
Le ratio est-il pratique?	Rapport de réducteur et vitesse du moteur disponibles
La puissance moteur est-elle suffisante?	Puissance après pertes et considérations liées au cycle de service
L’unité est-elle surdimensionnée?	Évitez les coûts inutiles, Poids et consommation d’énergie

Un moteur à engrenages peut avoir une puissance suffisante mais rester inadapté à la vitesse de sortie, Couple de démarrage, Les exigences de montage ou de charge par arbre sont incorrectes. Pour la partie spécifique au moteur du calcul, voir Quelle taille de moteur électrique.

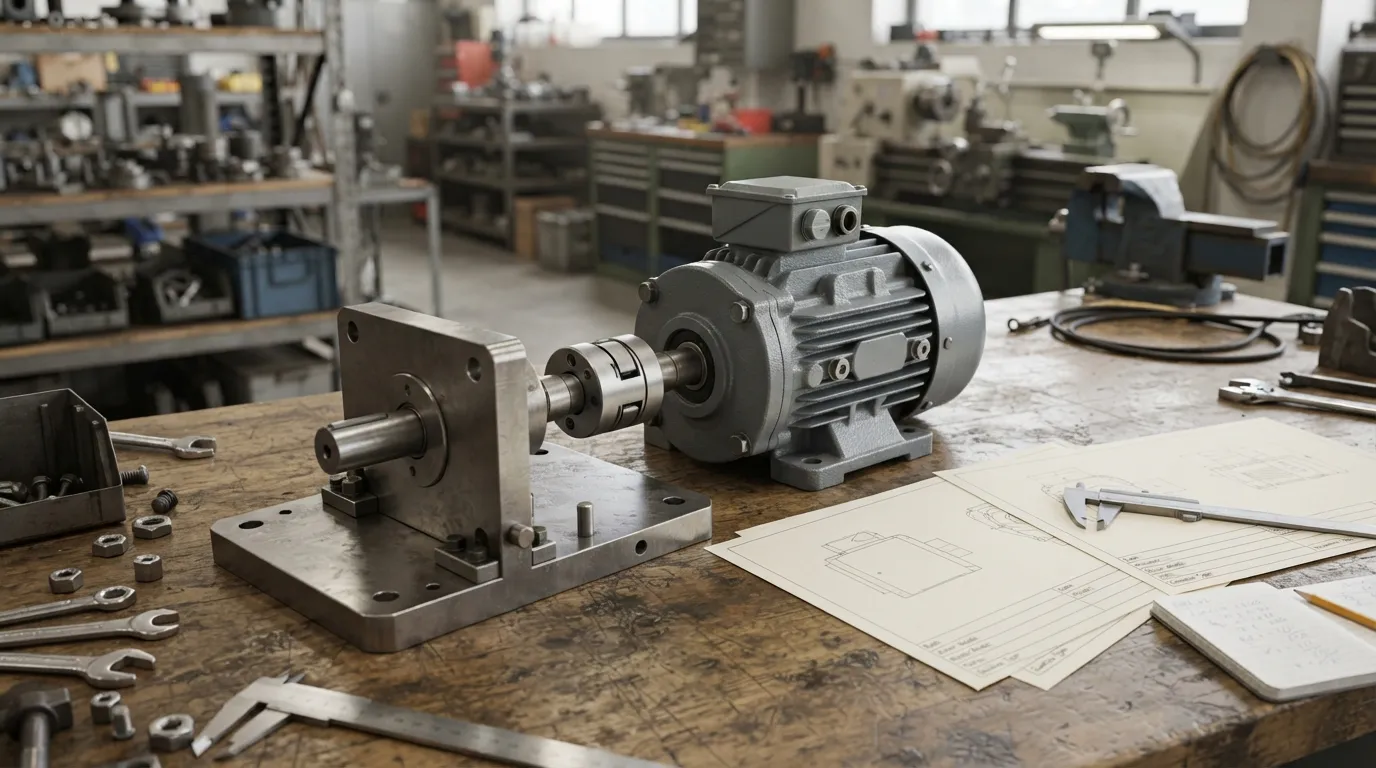

Quelles spécifications du moteur et de la boîte de vitesses dois-je confirmer?

Après calcul du couple, Vitesse et rapport, Confirmer la tension du moteur, Phase, Fréquence, Méthode de contrôle, Qualification de service, Enceinte, Montage, dimensions de l’arbre et charges radiales et axiales autorisées. Choisissez le type de réducteur en fonction du couple de l’application, Vitesse, Espace, Efficacité, Réaction négative, Exigences en marche arrière et charge de choc.

Groupe de spécification	Questions à confirmer
Électrique	AC ou DC? Monophasée ou triphasée? Quelle tension, Fréquence et méthode de contrôle?
Devoir	Continu ou intermittent? Combien de départs et d’arrêts par heure?
Montage	Pied, Bride, C-face, D-flange, Montage vertical ou sur mesure?
Arbre	Quel diamètre d’arbre de sortie, Une disposition de la clé et de l’arbre est requise?
Charges externes	Quelle radiale, Les charges axiales ou en surplomb agissent sur l’arbre de sortie?
Environment	Quelle température, Poussière, L’humidité et les conditions de lavage s’appliquent?
Comportement de la boîte de vitesses	Quelle efficacité, Réaction négative, Des caractéristiques de marche arrière et de charge de choc sont requises?
Contraintes d’installation	Quelle enveloppe, Orientation, Des limites de poids et d’accès au service s’appliquent?

Les indications de sélection récupérées identifient le courant alternatif, courant continu, Moteurs servo et pas pas en tant que catégories dépendantes de l’application. Il identifie également la monture des pieds, C-face, Le montage à bride D et le montage vertical sont des options pouvant nécessiter des vérifications.

Le type de réducteur influence-t-il la taille?

Le type réducteur affecte l’efficacité, Disposition physique, Charges autorisées, Réaction négative, Comportement de marche arrière et adaptabilité aux amortisseurs ou aux applications à fort couple. Le type de réducteur doit donc être choisi après avoir défini les exigences de charge et de vitesse, Pas avant.

Pour les entraînements industriels en ligne, a Moteur à engrenages hélicoïdal Cela peut être une option à évaluer. Un ver, Planétaire, Un réducteur cycloïdal ou autre peut être plus approprié selon les applications, Mais le bon choix dépend de la spécification complète.

Exemple résolu: Dimensionnement de la vitesse requise pour un convoyeur

Un exemple de convoyeur montre pourquoi la vitesse de sortie et le couple doivent être calculés séparément. Si une courroie se déplace à 12 pouces par seconde sur un rouleau de quatre pouces, la vitesse requise des rouleaux est d’environ 57,3 tr/min. Le moteur à engrenages final nécessite encore un contrôle de couple et de service avant de pouvoir sélectionner un modèle.

Selon l’exemple de Bodine Electric, Les conditions énoncées incluent:

• Charge: 200 livres, soit environ 90 kilogrammes
• Vitesse maximale de la courroie: 12 pouces par seconde
• Temps d’accélération: une seconde
• Diamètre du rouleau: quatre pouces, soit environ 102 millimètres
• Alimentation électrique: 115 volts AC
• Vitesse calculée des rouleaux: environ 57,3 tours par minute

Appliquer le processus de taille comme suit:

1. Notez la vitesse de la courroie et le diamètre du rouleau.
2. Convertir la vitesse linéaire de la courroie en régime à rouleaux.
3. Identifier si le convoyeur est horizontal ou incliné.
4. Déterminer la course, Friction, Coup de rupture et d’accélération.
5. Appliquer un facteur de service adapté aux conditions de service et de choc.
6. Calculer le ratio de réduction requis.
7. Vérifier la puissance du moteur, Tension, Service et montée.
8. Comparez les exigences obtenues avec les tableaux de notation du fabricant.

Cet exemple démontre uniquement le calcul de vitesse. Cela n’établit pas une taille universelle du moteur car le couple total est, Friction, Les données de service et de charge d’arbre doivent également être connues.

Que devrais-je envoyer à un fournisseur de moteurs à engrenages?

Envoyez au fournisseur le régime de sortie requis, couple continu et de pointe, Détails de charge et de la machine, Cycle de travail, Démarrages par heure, Temps d’accélération, Alimentation électrique, Dimensions de montage, Charges à l’arbre, Environnement et exigences de contrôle. Des données complètes permettent au moteur, Rapport de réduction et ajustement physique à évaluer ensemble.

Fournissez les informations suivantes:

• Application ou type de machine
• Masse de charge, Caractéristiques du produit et répartition des charges
• Vitesse de sortie requise et plage de vitesses acceptables
• Couple de fonctionnement continu
• Départ, Couple de rupture et de pic
• Informations sur le temps d’accélération et l’inertie
• Inclinaison, Mouvement vertical ou charge gravitationnelle
• Cycle de travail et horaires d’exploitation
• Départs et arrêts par heure
• Choc, Impact, Situations de blocage ou de surcharge
• Tension, Phase, Système de fréquence et de contrôle
• Style de montage, Orientation et enveloppe disponible
• Dimensions de l’arbre de sortie et détails de l’accouplement
• Charges radiales et axiales
• Température ambiante, Poussière, Humidité et conditions de lavage
• Montage ou personnalisation du rapport de transmission requis

Mingye conçoit et fournit des moteurs industriels et des réducteurs, elle fabrique les deux dans sa propre usine équipée de CNC, et offre une personnalisation OEM des dimensions de montage et des rapports de transmission. Ces capacités peuvent être utiles lorsqu’un arrangement ou un rapport de montage standard ne correspond pas à la conception de la machine.

Quelles sont les erreurs de taille les plus courantes dans les moteurs d’engrenages?

Les erreurs les plus courantes concernent le choix uniquement par la puissance, Ignorant le couple de rupture, Omettre l’accélération ou les charges inclinées, Utilisation d’un facteur de service arbitraire, et ne pas vérifier les charges de fixation ou d’arbre. Un moteur à engrenages qui fait tourner une machine sans charge peut toujours ne pas la démarrer de manière fiable ou ne pas résister à son cycle de service.

Évitez ces erreurs:

1. Sélection uniquement en fonction de la puissance du moteur ou de la puissance.
2. Utilisation du couple normal en fonctionnement comme condition de démarrage.
3. Ignorer la friction, Séparation ou accélération.
4. Omission du couple de gravité sur les équipements inclinés ou verticaux.
5. Application d’un facteur de service universel inexpliqué.
6. Ignorer le cycle de travail et les démarrages par heure.
7. Oublier la tension, Compatibilité de phase ou de commande.
8. Vérification des dimensions du moteur mais pas du montage de la boîte de vitesses et des charges sur l’arbre.
9. Choisir un type de réducteur avant de définir la charge.
10. Traiter un exemple résolu comme une recommandation finale de modèle.

Comment savoir si le moteur d’engrenage sélectionné est adéquat?

Une sélection de moteur à engrenages n’est suffisante que lorsque sa vitesse de sortie nominale est, couple continu, Capacité de démarrage, Qualification de service, Puissance motrice, Ratio, Montage, Les limites de charge par arbre et l’adéquation environnementale correspondent toutes à l’application. Examinez les données de classification du fabricant et confirmez les valeurs de charge incertaines via des mesures ou une revue technique du fournisseur.

Vérification	Condition de réussite
Vitesse de sortie	Atteint la vitesse de la machine requise sous charge
Couple continu	Dépasse le couple de fonctionnement soutenu
Couple de démarrage	Gère la demande de rupture et d’accélération
Facteur de service	Reflète les conditions réelles de service et de choc
Puissance motrice	Supporte le couple et la vitesse après pertes
Rapport de dénouement	Produit le régime de sortie requis
Montage et arbre	S’adapte mécaniquement et gère les charges externes
Alimentation électrique	Correspond à la tension, Phase, Fréquence et commandes
Environment	Température des combinaisons, Conditions de poussière et d’humidité
Documentation	Records d’audience, Hypothèses et données de sélection

Questions fréquemment posées

Comment puis-je décider de la taille de moteur dont j’ai besoin?

La taille du moteur suit le couple de sortie et la vitesse requis, Pas seulement le poids de charge. Le calcul doit également inclure la demande initiale, Cycle de travail, Facteur de service, Rapport de démultiplication, Alimentation électrique et contraintes de montage. Un fournisseur a besoin de ces informations pour confirmer si une combinaison moteur et réducteur peut fonctionner de manière fiable.

Un moteur à engrenages à plus haute puissance est-il toujours préférable?

Un moteur plus grand n’est pas automatiquement mieux. La surdimensionnement peut augmenter les coûts, taille physique et consommation d’énergie tout en ne corrigeant pas un rapport incorrect, Problème de montage ou problème de charge d’arbre. Le bon choix est une unité correctement classée qui répond au couple, Vitesse, Exigences de service et de départ avec une allocation spécifique à l’application.

Que faire la saison 1, S2, S3 et S4 Tâches Motorisées Moyennes?

S1, S2, S3 et S4 sont des classifications de service moteur décrivant des conditions de cycle de fonctionnement telles que le fonctionnement continu, Exploitation à court terme, Opérations intermittentes et missions liées au démarrage. La classification des tâches affecte le dimensionnement thermique et doit correspondre à la course réelle, Repos et schéma de départ. Il ne remplace pas le couple, Contrôles de vitesse ou de température.

Quel moteur à engrenages est le meilleur?

Il n’existe pas de moteur à engrenages universellement meilleur. Le choix approprié dépend du couple requis, Vitesse, Ratio, Cycle de travail, choc, Montage, Environnement, Réaction négative, Exigences en marche arrière et charge par arbre. Comparez les types de réducteurs seulement après avoir défini les données de l’application, plutôt que de choisir uniquement par la taille du moteur ou la marque.

Si vous avez le couple requis, Vitesse, Devoir, Données de montage et d’alimentation électrique, Mingye peut examiner la demande et discuter d’une configuration industrielle de moteur engrenage, y compris les exigences de dimensions de montage OEM ou de rapport de transmission.
